| 換熱器墊片 產品型號： ZD-G2124 | |

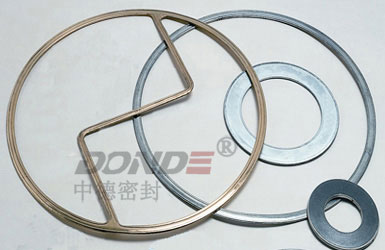

| 換熱器墊片 ZD-G2124管殼式換熱器墊片一般分為管箱墊片，浮頭墊片，管箱側墊片，外頭蓋墊片和頭蓋墊片等幾種，根據不同管程有不同的墊片形式，多管程的一般需要在墊片內圈上帶不同形式的筋條（附圖）。常用的管殼式換熱器墊片有耐油石棉橡膠墊片，無石棉墊片，石墨復合墊片，金屬纏繞墊片，金屬包覆墊片，金屬齒形墊片，金屬波齒復合墊片等幾種。不同形式的換熱器墊片有不同的使用性能特點，其耐溫，耐介質以及承載壓力性能都大不相同，所以換熱器墊片的選用應依據設計圖紙的要求，不得隨意改動，包括墊片型式、材質。如設計圖紙中要求管箱、浮頭墊片有分程筋條時要求墊片整體加工的必須按要求生產。 換熱器墊片性能特點： 1.具有與包覆金屬相同的耐腐蝕性能和相近的耐熱性， 2.非金屬柔性填充材料使墊片能在較低的壓緊力下達到較好的密封效果。 3.可以根據不同的要求變換筋條的結構和形式.保證在不同工況下密封效果最佳.滿足各種熱交換器管箱和非圓形壓力容器密封的需要。 4.在溫度和壓力交變的工況下.使用效果突出, 換熱器墊片應用范圍：管殼式換熱器管箱墊片，浮頭墊片，管箱側墊片外頭蓋墊片和頭蓋墊片等 |
| 管殼式換熱器墊片主要結構形式： |
 |
| 管殼式換熱器墊片選型 （GB 151-1999 ，附錄H 墊片） |
| 介質法蘭公稱壓力Mpa介質溫度℃法蘭密封面形式墊片名稱墊片材料或牌號烴類化合物 （烷烴、芳香烴、環烷烴、烯烴）氫氣和有機溶劑（甲醇、乙醇、酚、糖醛、氨）≤1.6≤200平面，凹凸面，榫槽面耐油石棉橡膠墊耐油石棉橡膠板201-300纏繞墊片不銹鋼帶，石棉或石墨2.5≤200耐油石棉橡膠墊耐油石棉橡膠板4.0 6.4≤200纏繞墊片不銹鋼帶，石棉或石墨2.5 4.0 6.4201-450金屬包石棉橡膠墊金屬薄板，石棉或石墨復合板2.5 4.0 6.4451-600纏繞墊片不銹鋼帶，石棉或石墨≤35.0≤200平面平墊鋁，紫銅≤450凹凸面金屬齒形墊片10#451-550不銹鋼304,316≤450梯形槽橢圓墊或八角墊10#451-550不銹鋼≤200錐面透鏡墊20#≤47510MoWVNB水、鹽、空氣、 煤氣、蒸汽、液堿、惰性氣體1.5≤200平面，凹凸面石棉橡膠墊XB200石棉橡膠板4.0≤350xB350石棉橡膠板6.4≤450xB450石棉橡膠板4.0 6.4≤450凹凸面金屬纏繞墊不銹鋼帶，石棉或石墨金屬包石棉橡膠墊金屬薄板，石棉或石墨復合板10.0≤450梯形槽橢圓墊或八角墊10#，不銹鋼注：1.苯對耐油石棉橡膠墊片的丁晴橡膠有溶解作用。故PN＜2.5MPa 2.溫度小于或等于200℃的苯介質也應選用金屬纏繞墊片 3.浮頭等/用連接的墊片，不宜選用非金屬軟墊片 4.易燃，易爆，有毒，滲透性強的介質宜選用纏繞墊片或金屬包覆墊片 |
| SHS 01009-2004 《管殼式換熱器維護檢修規程》 |
| 介質法蘭公稱壓力Mpa介質溫度℃法蘭密封面形式墊片名稱墊片材料或牌號烴類化合物 （烷烴、芳香烴、環烷烴、烯烴）氫氣和有機溶劑（甲醇、乙醇、酚、糖醛、氨）P≤1.6≤200平面耐油石棉橡膠墊耐油石棉橡膠板≤600平面，凹凸面纏繞墊片，高強石墨墊，波齒復合墊金屬帶，柔性石墨304，316L，0Cr13P≤4.0≤200平面耐油石棉橡膠墊耐油石棉橡膠板201-450凹凸面，榫槽面纏繞墊片，高強石墨墊，波齒復合墊金屬帶，柔性石墨304，316L，0Cr13451-600纏繞墊片，波齒復合墊金屬帶，柔性石墨304，0Cr134.0＜P≤6.4≤200纏繞墊片金屬帶，柔性石墨304，316L，0Cr13201-450纏繞墊片，高強石墨墊，波齒復合墊金屬帶，柔性石墨304，316L，0Cr13451-600纏繞墊片，波齒復合墊金屬帶，柔性石墨304，316L，0Cr136.4＜P≤35≤200平面平墊鋁 08≤450凹凸面，梯形槽金屬齒形墊，金屬橢圓墊或金屬八角墊10#，柔性石墨451-6000Cr18Ni9,316L≤200錐面透鏡墊10#≤47510MoWVNB |
換熱器墊片技術標準: |
