| 纏繞墊片內外環盤條 產品型號： ZD-W1250/1260 |

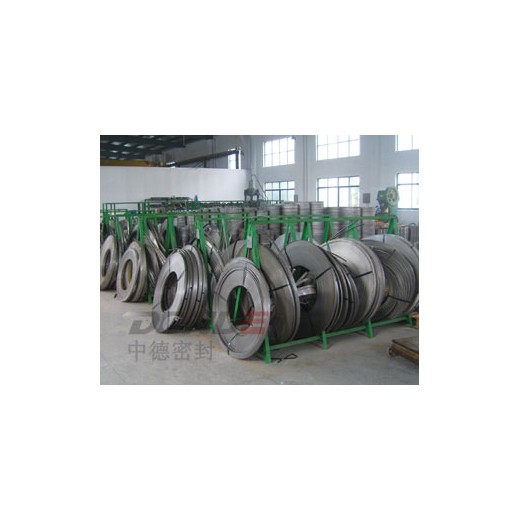

| 纏繞墊內外環盤條 纏繞墊片根據標準通常由基本體和金屬內外環組成，其中內環一般起加強作用以避免金屬纏繞基本體的散圈，因此又稱內加強環，由于纏繞墊內環一般和管道內流體介質接觸，一般材質會和基本體鋼帶材料相同或優于基本體材質。纏繞墊外環一般起定位作用同樣也起到一定的加強固定作用，因此也叫做定位環，材質一般由如Q235等低碳鋼經鍍鋅處理，較高要求的也會選用不銹鋼如304等材質。對于纏繞墊片內外環的選用形式一般根據法蘭面的形式和壓力確定。 我公司自主研發專用設備為金屬纏繞墊片生產廠家配套采購纏繞墊片內外環金屬盤條，有金屬平條，V形槽外環盤條，V形倒角內環盤條，條子外型尺寸標準、側面光滑無毛邊，可用于纏繞墊內外環盤環。 產品優勢： 1.由于不銹鋼等材料較昂貴，因此使用盤環工藝能明顯提高材料利用率，能達到90%以上 2.因盤條外環已拉槽內環已倒角因此減少了原來后道生產工序降低了生產成本。 纏繞墊內外環盤條一般常用規格和材料： 寬度：6mm-25mm，25mm以上需提前定制 厚度：3mm, 長度：約200M/卷，特殊規格或特殊材料需拼接。 常用材料：碳鋼，SS304, SS316L 以下特殊材料可要求： 以下特殊材料內外環可要求： 304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等特殊不銹鋼或合金材料內外環。 |
| 下表用于對常用內外環及纏繞金屬的材質選擇：材料名稱縮寫標記硬度(HB)極限溫度(°C)碳鋼（Carbon steel)CRS120-40~+540304不銹鋼304130~180-195~+760304L不銹鋼304L130~180-195~+760316L不銹鋼316L130~180-100~+760317L不銹鋼317L -100~+760321不銹鋼321130~190-195~+760347不銹鋼321 -185~+76020CB-3(ALLOY 20)A-20-185~+1090HASTELLOY-B2HAST B215-185~+1090HASTELLOY-C276HAST C-185~+1090INCOLOY-800IN 800 -100~+870INCOLOY-825IN 825 -100~+870INCONEL-600INC 600150-100~+1090INCONEL-625INC 625 -100~+1090INCONEL-X750INX -100~+1090MONEL-400MON150-130~+820NICKEL-200(鎳）NI-195~+760TITANIUM(鈦)TI215-195~+1090 ※ 外環采用碳鋼作為外環時需要鍍鋅或噴塑作防銹處理 ※根據工況選用不同特殊材料為基體的纏繞墊溫度，壓力和內腐蝕性等隨材料而不同。 ※采用不銹鋼304L,321,316TI,309，347,410，雙相鋼（2205,31803），蒙乃爾MONEL（400）,銦科鎳INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),鈦(T2)等纏繞鋼帶時，內環材料一般選用相等于或好于選用的纏繞鋼帶材料。 |
| 技術標準: 1. 金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等 技術標準: 1. 金屬纏繞墊片的國外制造標準有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等 2 .國內標準有 HG20610-2009 鋼制管法蘭用纏繞式墊片 化工部歐洲體系 HG20631-2009 鋼制管法蘭用纏繞式墊片 化工部美洲體系 GB/T4622.2-97 纏繞式墊片 管法蘭用墊片尺寸 *標準 JB/T4719-92 管殼式換熱器用纏繞墊片 機械部標準 JB/T90-94 管路法蘭用纏繞式墊片 機械部標準 JB/T4705-2000 壓力容器法蘭用纏繞式墊片 機械部標準 SH3407-96 管法蘭用纏繞式墊片 |
