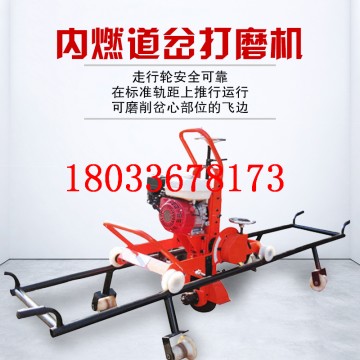

NCM-4型內燃道岔打磨機是由兩個相互垂直移動的臺車彼此運動組合而成的，它能在所有方位上進行打磨，操作靈活，磨削裝置可繞一固定軸向側面轉動±35°角，可打磨轍岔岔芯、鋼軌頂面及側面飛邊。
ISO9001：2000質量體系認證單位
NCM-4型內燃道岔打磨機基本參數
1、汽油機型號：HONDA-GX160
2、汽油機功率：5.5HP
3、磨削垂直行程：170mm
4、整機質量：80kg
NCM-4型內燃道岔打磨機原理
工作原理：NGM—4.8型內燃鋼軌打磨機，以汽油機為動力，通過離心式離合器帶動同步帶輪，經過同步帶把動力傳遞給主軸，帶動砂輪進行回轉運動，同時通過一個進給手輪來調整砂輪的進給量，如需要打磨鋼軌側及圓弧處，可通過旋轉彷形手輪對鋼軌進行軌形打磨。
NCM-4型內燃道岔打磨機使用前的安全措施
1、檢查汽油機的燃油量和機油量是否充足，如不足，先添加燃油和機油。具體方法參照汽油機說明書。
2、作業前，先將進給手輪旋轉到上邊，使砂輪遠離鋼軌面，然后將輔助支承架支承好，啟動汽油機4，空轉30秒鐘，檢查傳動部分是否靈活、有無異常雜音，螺紋連接是否松動。
3、鋼軌打磨機由一人或二人操作，一手扶彷形手輪，一手扶持彷形架。
4、打磨時操作人員必須穿戴適當?shù)姆雷o(hù)用品：眼鏡、手套等。
5、如打磨火星落到或接近易燃物，應采取防護措施，避免火情。
NCM-4型內燃道岔打磨機操作方法
1、按上述準備好的工作，順時針轉動進給手輪3時，砂輪下移。
2、獲得良好的打磨質量，須按兩步進行。
a)粗打磨：打磨應從軌面開始，打磨機沿鋼軌往復移動，緩慢放下砂輪打磨凸起部位，待打磨至離軌面1mm，再旋轉彷形手輪按上述方法打磨側面。
b)精打磨：在粗磨的基礎上打磨機重新就位，準備打磨軌面。當打磨機就位后，放下砂輪，使之剛好觸及焊縫附近不須打磨的軌面，從軌面開始打磨，然后旋轉彷形手輪打磨側面，打磨范圍應達到焊縫兩側各100mm，為補償砂輪磨損，應隨時調整砂輪進給量。
3、打磨完成后，必須逆時針旋轉手輪，使砂輪上提，以便于進行下一個焊縫的打磨，減小油門，關閉汽油開關，使汽油機熄火，停止作業。
4、下道前，將仿形架與機架垂直復位，確保運輸安全。
NCM-4型內燃道岔打磨機注意事項
1、在使用前，必須將按汽油機說明書加注機油;
2、不許使用轉速低于4200r/min 的砂輪;
3、更換砂輪前必須停機;
4、千萬不可使用已損壞的砂輪;
5、更換砂輪后空轉30秒，在試轉過程中其他人員必須遠離現場;
6、使用前檢查砂輪是否完好，檢查緊固螺母是否松動。
NCM-4型內燃道岔打磨機機具的保養與維修
1、打磨機主軸的角接觸軸承，導向輪的滾動軸承，走行輪軸承，介輪同步帶輪軸承、離合器各軸承等有軸承處要定期的注入和更換潤滑脂。
2、機具運行累計500小時后，應拆卸清洗主軸軸承，更換潤滑脂。
3、在使用、運輸過程中不得扔、摔。
4、長時間不用，機具應放置在通風、干燥、無腐蝕氣體的庫房內，內燃機應放盡燃油。
5、砂輪應防潮、防撞、防壓。
6、汽油機推薦運行的環境溫度在-15℃～40℃之間。
7、推薦使用辛烷值在90#或更高的無鉛汽油，加注汽油時，發動機應停機，并遠離火源，加油要適量，加油后要擦凈機具表面殘留汽油。
8、經常檢查汽油機的潤滑油油量是否充足，空氣濾清器是否潔凈。
9、不要讓機具被雨淋，如被雨淋后應將汽油機及機具各部擦干。
