日本TLV系列
Y型過濾器
型號/系列
口徑
(mm)
閥體材質
最大工作壓力
(MPaG)
最大工作溫度
(°C)
應用
Y3
15- 50
不銹鋼
2.1
220
蒸汽, 水
& 其它流體
YF
15 - 350
鑄 鐵
0.98
200
YDF
15 - 300
球墨鑄鐵
0.98*
350
* 僅 JIS 20K RF 法蘭 可達到 2.0 MPaG
觀測鏡
型號/系列
口徑
(mm)
閥體材質
最大工作壓力
(MPaG)
最大工作溫度
(°C)
應用
T5N
15 - 25
鑄 鐵
1.0
120
觀察疏水閥排量, 空氣或水的流量
T8N
15 - 50
1.57
200
TF8N
T10N
TF10N
疏水閥站
型號/系列
口徑
(mm)
閥體材質
最大工作壓力
(MPaG)
最大工作溫度
(°C)
應用
V1-LB
15, 20
不銹鋼
4.6
400
適用于有限安裝空間內各種系統冷凝水的排放
V1-RB
V1-RL
V2-LB
V2-RB
V2-RL
T8N·TF8N/T10N·TF10N觀視鏡
T8N觀視鏡特點
結構緊湊而輕盈的觀視鏡、安裝在蒸汽疏水閥出口端以觀測疏水閥運行及蒸汽泄漏狀況。也可
用于觀測空氣和水系統中的管線流量。可觀測的流量范圍廣。
1.帶有自清洗功能的耐熱玻璃鏡頭觀察更清晰。
2.浮子的運作顯示流體流動情況。
3.T(F)10型為大流量設計、在入口端和出口端的隔離部分上沒有穿孔。
4.結構緊湊、節省空間。
5.在線維護。

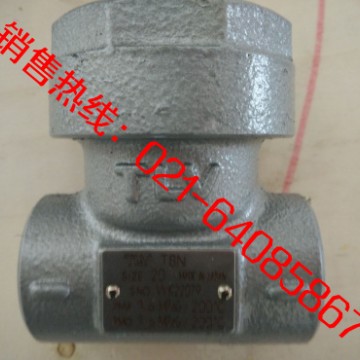

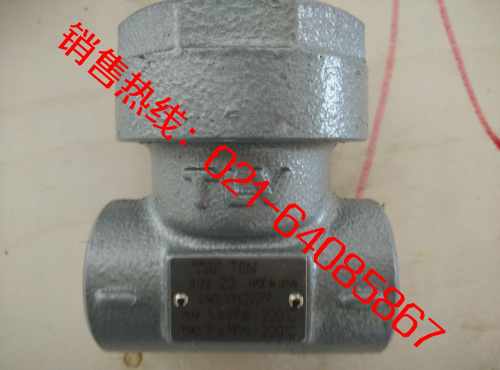

TLV觀視鏡-T8N
日本TLV閥門-T8N規格:
型號 T8N T10N TF8N TF10N
連接方式 螺紋 法蘭
口徑（mm） 15、20、25、32、40、50
最大工作壓力（MPaG） PMO 1.57
最大工作溫度（℃） TMO 200
受壓外殼的設計條件（非工作條件):最大允許壓力（MPaG)PMA:1.57 最大允許溫度（℃）TMA:200
