[2]工作原理：

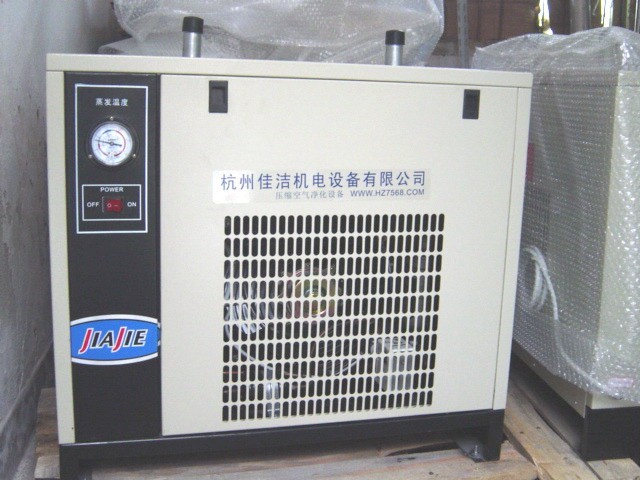

采用降溫結露的工作原理，對壓縮空氣進行干燥的一種設備。主要由熱交換系統、制冷系統和電氣控制系統三部分組成。從空壓機出來的熱而潮濕并含有水份的壓縮空氣首先經過空氣對空氣熱交換器預冷卻;然后經過預冷卻的空氣，在空氣對冷媒熱交換器被冷干機的冷凍劑循環回路進一步冷卻，與已經從蒸發器出來被冷卻到壓力露點的冷空氣進行熱交換，使壓縮空氣的溫度進一步降低。
之后壓縮空氣進入蒸發器，與制冷劑進行熱交換，壓縮空氣的溫度降至0℃-8℃，空氣中的水份在此溫度下析出，通過冷凝器將壓縮空氣中冷凝出的水分油和雜質分離，通過自動排水器將其排出機外。而干燥的低溫空氣則進入空氣對空氣交換器進行熱交換，溫度升高后輸出。
常用冷干機按冷凝器的冷卻方式分有風冷型、水 冷型兩種；按進氣溫度高低分有高溫進氣型 （80℃以下）和常溫進氣型（40℃左右）；按工 作壓力分有普通型（0.3—1.0MPa）和中、高壓 型(1.2MPa以上)。
下面將以AF高壓機的水冷式冷干機作為例給 大家講解冷干機的工作原理。
空氣入口 空氣出口 水分離器 熱交換器 冷卻水排空 熱交換器 水分離器 冷凝液 膨脹閥 冷凝液 安全閥 低壓開關 蓄能器 熱 旁 通 閥 過濾器 冷卻水排空 冷卻水控制閥 過濾器 進水 壓縮機 高壓開關 冷凝器 出水
壓縮空氣系統 ? 干燥機的目的是干燥高壓氣，把壓力為3032bar溫度為30℃-50℃的高壓氣的溫度降 到1-6℃，過濾出其中的水分，供吹瓶機使 用。 壓縮空氣 熱交換器 水分分離器 冷卻水排空 壓縮空氣 （ 壓 力 3032bar
， 溫 度 30-50℃） 與冷媒進行 熱交換（壓 力4-6bar） 過濾出水分 自動排水閥排 出冷凝水 （ 壓 力 3032bar ， 溫 度1-6℃）
冷卻水系統 ? 冷卻水主要是用來冷卻冷媒，把氣態的冷 媒變成液態，冷卻水在塔水機里進行降溫。 冷卻水 過濾器 冷卻水控制閥 冷凝器 冷卻水出口 （ 溫 度 1530℃，壓力 35bar） 防止冷凝器結 垢影響冷卻效 果 由冷媒的冷凝 壓力調節控制 閥 把氣態冷媒 冷卻為液體 回到塔水機降溫， 再循環利用
冷媒系統 ? 利用冷媒的低沸點特性，在熱交換時從液 態變成氣態吸收壓縮空氣的溫度，從而降 1 ） 節流做用：高溫高 壓的液態制冷劑經過膨脹 低壓縮空氣的溫度。 閥的節流孔節流后，成為 氣態冷媒 壓縮機 冷凝器 過濾器 熱膨脹閥 熱氣旁通閥 1、吸收系統的壓力震蕩 2、積蓄能量，在泵排量不 足時補充流量 蓄能器 熱氣旁通調節閥是用來調節壓縮機的制冷量，使其與蒸發 器的負荷相匹配。PTV閥通過旁通管路將高壓側的熱氣送入 低壓側，以代替部分負荷。 熱交換器 低溫低壓的霧狀的液壓制 冷劑，為制冷劑的蒸發創 造條件 2 ） 控制制冷劑的流量： 進入蒸發器的液態制冷劑， 經過蒸發器后，制冷劑由 液態蒸發為氣態，吸收熱 量。膨脹閥控制制冷劑的 流量，保證蒸發器的出口 完全為氣態制冷劑，若流 量過大，出口含有液態制 冷劑，可能進入壓縮機產 生液擊；若制冷劑流量過 小，提前蒸發完畢，造成 制冷不足；
蒸發器在冷干機中起什么作用？ 蒸發器是冷干機主要的換熱部件。壓縮空氣在蒸 發器中被強制冷卻，其中大部分水蒸氣冷卻而凝 結成液態水排出機外，從而使壓縮空氣得到干燥。 在蒸發器中進行的是空氣與冷媒低壓蒸汽之間的 對流熱質交換,通過節流裝置后的低壓冷媒液體， 在蒸發器進而發生相變成為低壓冷媒蒸汽，在相 變過程中吸收周圍熱量，從而使壓縮空氣降溫。
冷凝器在冷干機中起什么作用？ 在冷干機中冷凝器的作用是將冷媒壓縮機排出的 高壓、過熱冷媒蒸汽冷卻成為液態制冷劑，使制 冷過程得以連續不斷地進行。由于冷凝器排出的 熱量包括冷媒從蒸發器吸取的熱量以及由壓縮功 轉換來的熱量，所以冷凝器的熱負荷要比蒸發器 大。
冷干機的冷凝器有幾種形式？ 冷干機中冷凝器分空氣冷卻（風冷型冷凝器）和水 冷卻式（水冷型冷凝器）兩種。
水量調節閥起什么作用？ 在制冷系統中利用冷媒冷凝高壓的變化來 控制水量調節閥的開啟度，從而調節冷卻 水量的大小。冷凝壓力高時，開啟度變大， 冷卻水量增加，使冷凝高壓回落。
膨脹閥在制冷系統中起什么作用？ 膨脹閥是制冷系統的節流機構。在冷干機中，蒸發器制 冷劑的供給及其調節都是通過節流機構來實現的。節流 機構使制冷劑從高溫高壓液體變成低溫低壓液體進入蒸 發器。當負荷變化時，熱力膨脹閥通過檢測壓縮機吸氣 過熱溫度來調節閥芯開啟度，從而控制進入蒸發器的冷 媒供給量。毛細管則具有自補償特點，即當蒸發壓力降 低時，兩端壓差會相應升高，從而加大流入蒸發器的冷 媒量。毛細管由于結構簡單，工作**，在小型冷干機 中獲得普遍應用。
干燥過濾器起什么作用？ 運行中的制冷裝置，由于制冷劑和冷凍油中會產 生水分、固體粉末、污垢等雜質，情況嚴重時會 使節流結構的節流孔產生臟堵。因此在冷媒供液 管前必須裝設干燥過濾器。另外，制冷劑中微量 水分對制冷系統的危害挺好，對冷媒、冷凍油及 蒸發器、冷凝器和配管的干燥處理是極為重要的。
熱氣旁路閥在冷干機中起什么作用？ 熱氣旁路閥在冷干機中起什么作用？ 壓縮空氣在蒸發器中冷卻時，有量多凝結水析出。如果冷媒蒸發 溫度過低，使蒸發器銅管表面溫度在負荷條件下低于水的冰點， 則凝結水就會在蒸發器里結冰，嚴重時阻塞氣流通道，使供氣管 道癱瘓。為了防止這種情況出現，必須對冷媒蒸發溫度加以控制。 其簡單有效的措施就是在冷凝器和蒸發器之間加設一只熱氣旁路 閥。熱氣旁路閥的測壓管與蒸發壓力直接連接，當蒸發壓力低到 一定程序時，熱氣旁路閥開啟，冷凝器中的高溫冷媒蒸氣直接進 入蒸發器，提升蒸發溫度，避免冰堵現象。由于蒸發溫度降低往 往是由冷干機負荷過低造成的，而冷凝器中的高壓蒸氣總是在壓 縮機全負荷狀態時壓出的，所以使用熱氣旁路閥雖然能在一定范 圍內防止蒸發溫度過低帶來的麻煩，但不是節能之舉。在大型冷 干機中往往采用壓縮機卸荷或變頻調速等辦法來限制蒸發溫度過 低。公司名稱：杭州佳潔機電設備有限公司 地址： 杭州市江干區臨丁路1191號（嘉德威工業園B幢）
