BQ系列煤礦用氣動注漿泵主要用于礦井、隧道、水利、地鐵、建筑、橋梁施工中，用于注漿堵水，填充空隙，破碎巖層的注漿固結，錨索注漿；還用于修復公路、鐵路路基翻漿等局部缺陷，以及軟地基處理；在抗洪搶險中排除地下隱患。
該注漿泵體積小、重量輕，使用可靠，在易燃、易爆、溫度、濕度變化較大的場所，均可以安全使用。
三、結構特征及工作原理

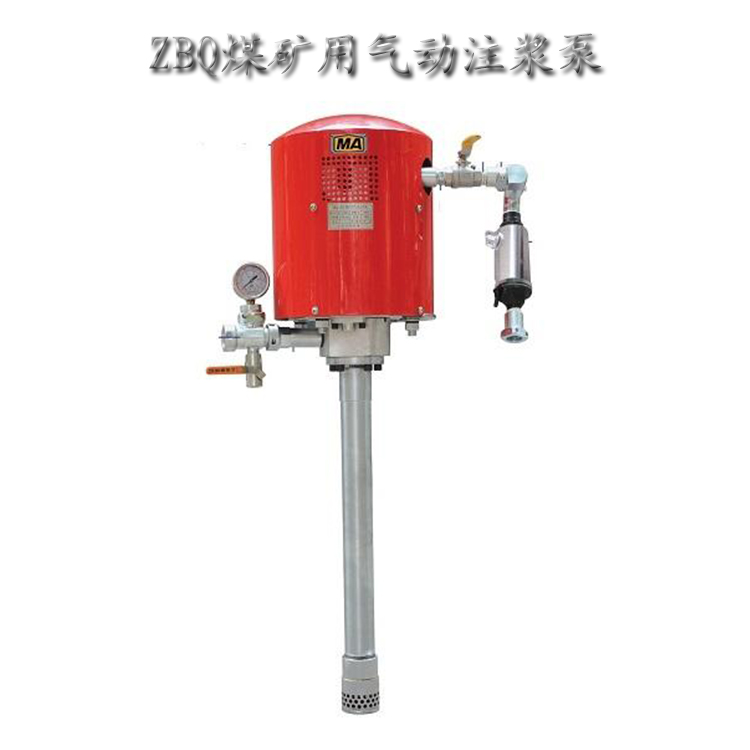

ZBQ系列煤礦用氣動注漿泵以壓縮空氣為動力源，由于氣缸和注漿缸具有較大的作用面積比，從而以較小的氣壓便可使注漿缸產生較大的注漿壓力。如圖所示為注漿泵組件圖。
序號 | 名稱 | 規格型號（ZBQ-27/1.5) | 規格型號（ZBQ-30/1.5) | |
1 | 進氣總成 | 1.1進氣三通 | KJ19 | KJ19 |
1.2壓力表 | （0-0.6）風用 | （0-0.6）風用 | ||
1.3調壓閥 | AR4000-06 | AR4000-06 | ||
1.4油霧器 | ZBQ-01 | ZBQ-01 | ||
1.5彎頭 | ZBQ-02 | ZBQ-02 | ||
1.6進氣控制開關 | DN20 | DN20 | ||
2 | 泵體總成 | |||
3 | 出漿組件 | 3.1泄壓閥 | ZBQ-03 | ZBQ-03 |
3.2銅出漿口 | ZBQ-04 | ZBQ-04 | ||
4 | 吸漿組件 | ZBQ4 | ZBQ4 | |
四、技術參數
序號 | 項目名稱 | 單位 | 數值 | 數值 | ||||
1 | 型號 | / | ZBQ-30/1.5 | ZBQ-27/1.5 | ||||
2 | 額定排漿壓力 | MPa | 1.5 | 1.5 | ||||
3 | 額定流量 | L/min | 30 | 27 | ||||
4 | 額定供氣壓力 | MPa | 0.5 | 0.5 | ||||
5 | 額定泵速 | 次/分 | 130 | 160 | 180 | 130 | 160 | 180 |
6 | 供氣壓力 | MPa | 0.4 | 0.5 | 0.63 | 0.4 | 0.5 | 0.63 |
7 | 流量 | L/min | 24 | 30 | 33 | 22 | 25 | 28 |
8 | 耗氣量 | m3/h | ≤110 | ≤130 | ≤160 | ≤110 | ≤130 | ≤160 |
9 | 噪聲 | dB（A） | ≤90 | ≤90 | ||||
10 | 柱塞直徑 | mm | Φ50 | Φ50 | ||||
11 | 柱塞行程 | mm | 100 | 100 | ||||
12 | 柱塞數 | 個 | 1 | 1 | ||||
13 | 外形尺寸 | mm×mm×mm | 325×650×1090 | 320×645×1080 | ||||
14 | 整機重量 | kg | 26 | 25 | ||||
