一、產品描述

獲取報價請電議，或者訪問中圖儀器與我們聯系

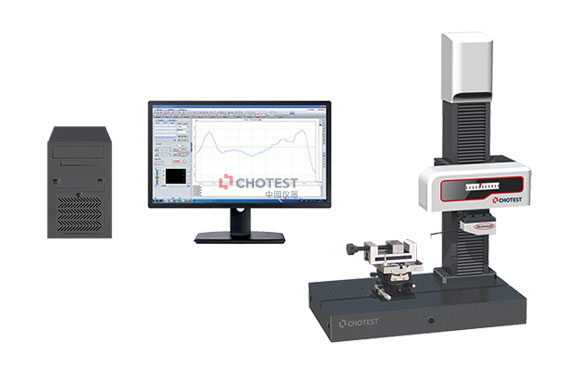

SJ5730大量程粗糙度輪廓儀是一款集成表面粗糙度和輪廓測量的測量儀器；采用衍射光柵測量系統、高精度研磨導軌、高性能非接觸直線電機、高性能計算機控制系統技術，實現對工件表面粗糙度和輪廓進行測量和分析。通過高精度研磨導軌、高性能直線電機保證測量的高穩定性及直線度，采用衍射光柵測量系統建立工件表面輪廓的二維坐標，計算機通過修正算法對光柵數據進行修正，最終還原出工件輪廓信息并以曲線圖顯示出來，通過軟件提供的分析工具可對輪廓進行各種參數分析。

系統軟件為簡體中文操作系統，操作者只需裝好被測工件，在檢定軟件上設定掃描的開始、結束位置，點擊【開始】按鈕，測針會自動接觸工件表面，并按設定的位置掃描；可高精度地測量精密加工零部件的粗糙度和輪廓形狀，再選擇所需評價參數即可進行評價。

二、產品功能

1. 一次測量可同時評定粗糙度及輪廓參數，顯示Ra參數和Pt參數。

2. 表面粗糙度評定： R參數、P參數、W參數等多參數評定。

3. 表面輪廓評定：評定半徑、角度、距離、坐標、圓、圓截面；確定各個點、相交各點、坐標軸、直線、垂直線、圓和圓截面，可對輪廓進行直線度、圓度、輪廓度分析等；

4. 形狀誤差測量：非球面形狀誤差測量、直線形狀誤差測量、弧面形狀誤差測量。

三、性能特點

1、 一次測量同時評定輪廓和粗糙度參數

高精度衍射光柵傳感器，具有12mm的粗糙度測量范圍，分辨率達到1nm。

2、 高精度、高穩定性、高重復性：完全滿足被測件測量精度要求

系統穩健的設計，保證測量的高重復性。下表為測量軸承滾道的粗糙度Ra和Pt。

3、  智能化管理與先進軟件分析系統

儀器操作界面友好，操作者易掌握儀器基本操作，使用十分簡便。

1)     10多年積累的實用檢測軟件設計經驗，向客戶提供簡潔、實用、快速的操作體驗；

2)     智能化分析及記錄，同批次可自動測量和分析，大幅度減少人員的操作要求及降低人員的勞動強度；

3)     測量范圍廣，可滿足絕大多數類型的工件粗糙度輪廓測量要求；

4)     可自動和手動選取被測段進行評定，可依據客戶要求進行軟件功能的定制；

5)     純中文操作軟件系統，更好的為國內用戶服務；

6)     可打印各種格式的檢定報告，自動顯示、打印、保存、查詢測量記錄，打印格式正規、美觀。檢定數據可存檔，或集中打印，不占用檢定操作時間；

7)     本儀器采用計算機大容量數據庫儲存，可自動記錄保存所有檢定結果。

4、  大批量高效率檢測及品質管控

針對同類型大批量的工件，能進行CNC模式測量，自動分析處理數據，并能將數據進行統計，帶有SPC功能，能進行多種方式統計分析，給予品質控制指導；

具有導入CAD圖紙和輸出PDF功能，可以將理論圖紙與實際檢測尺寸結果進行比對，特別是一些不規則的輪廓形狀時，可以提供直觀圖形對比。

5、  靈活手動控制

儀器配置了操作桿，可在測量工件前對測針進行粗定位；在脫離電腦的情況下，讓測針左右、上下快速移動。
