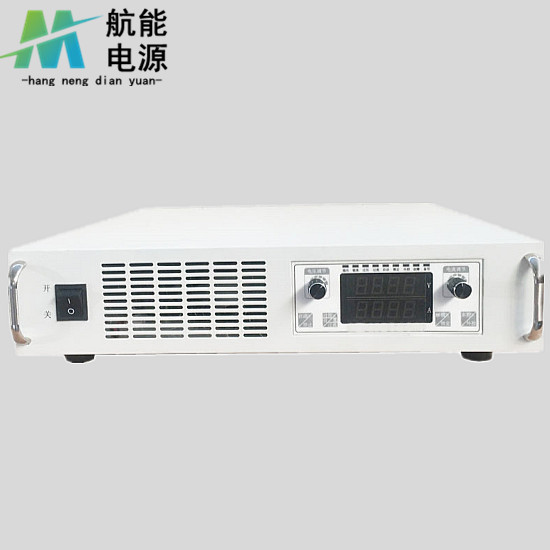

1000V5A高壓直流穩壓電源，可調高壓直流電源

產品介紹：

高頻高壓直流電源是山東航能電氣設備有限公司自主開發生產的新型高品質、寬電壓、低噪音電源。產品采用先進的ZCZVS軟開關功率變換技術具有高功率因數、低噪聲、低紋波系數和高效節電性能、緊湊科學的結構設計,

可以方便靈活的安裝;且支持N+1冗余熱插拔功能，便于串并聯擴容及維護，先進的空間電壓、電流矢量控制算法、穩壓、穩流工作模式選擇,保證了您的控制要求;可上位機和PLC遙控或本地控制，前面板有電壓和電流顯示，

高壓輸出端過壓、過流、短路保護、拉弧、過溫保護和安全互鎖等功能。產品按照國際標準進行設計和測試,保證產品的可靠性，是傳統的變壓器分壓線性調整管（小功率）穩壓穩流電源和可控硅移相整流（大功率）穩壓穩流

電源更新換代產品。

應用范圍：

高壓電源用途很多，主要包括：產品老化出廠高壓測試、X光機高壓電源，激光高壓電源，光譜分析高壓電源，無損探傷高壓電源，半導體制造設備高壓電源，毛細管電泳高壓電源，無損檢測高壓電源，半導體技術中的粒子

注入高壓電源、物理汽相沉積高壓電源(PVD),納米光刻高壓電源，用于離子束沉積、離子束**沉積、電子束蒸發、電子束焊接、離子源、直流磁控反應濺射、玻璃/織物鍍膜、輝光放電、微波處理高壓電容測試、CRT顯示器

測試、高壓電纜故障測試（PD testing）、TWT測試、H-POT測試。粒子加速器、自由電子激光、中子源、回旋加速源器、電容電感脈沖發生網絡、Marx高壓脈沖發生器、電容充電器。微波加熱、射頻放大、納米技術應用、

靜電技術應用、靜電紡絲制備納米纖維，核儀器用高壓電源等的高壓電源產品。

產品特點：

1、采用先進高頻開關電源技術，數字控制芯片，ZCZVS軟開關功率變換技術；

2、具有體積小、效率高、運行**、噪聲低、對電網干擾小等優點；

3、支持N+1并機冗余功能，熱插拔結構，便于串并聯擴容及維護；

4、根據需要電源可自動換向雙極性輸出；

5、支持RS485/RS232上位機通信功能；

6、支持I/O遠程開關機及外部PLC信號控制；

7、本機支持旋鈕控制、按鍵控制、觸摸屏數控可選；

技術參數：

交流輸入

單相220V或三相380V±10%；50HZ

直流輸出

電壓（穩壓值CC）：（0- 100%） V連續可調

電流（恒流值CV）：（0- 100%） A連續可調

源電壓效應

≤0.2%有效值

負載效應

穩壓精度：≤0.5%有效值（阻性負載）

恒流精度：≤0.5%有效值（阻性負載）

輸出紋波

穩壓狀態（CC）：≤1%+10mV（rms）（有效值）

穩流狀態（CV）：≤1%+10mA（rms）（有效值）

輸出顯示

4位半數字表     精度 ：±1% +1個字

顯示格式  0.1V 0.1A；

電壓電流設定

編碼電位器

過流保護

過載、短路、定電流輸出

過熱保護

內置O.T.P保護，保護值為85℃±5%（散熱器溫度），保護后關閉輸出，當過溫解除后，可以自動恢復輸出

輸出極性

輸出正(＋)、負(－)可以任意接地

絕緣強度

輸入對殼AC2000V/1分鐘，漏電流小于10mA

輸入對輸出AC1500V/1分鐘，漏電流小于10mA

絕緣電阻

輸入對殼、輸入對輸出：DC1000V，大于100MΩ

輸出對殼：DC500V，大于100MΩ

散熱方式

強制風冷

操作環境

室內使用設計，溫度： -5℃～50℃；濕度：10％～85％ RH

儲存環境

溫度：-20℃～70℃；濕度：10％～90％ RH

大氣壓力

70～106KPa（海拔2000m以下）

防護等級

IP20

平均無故障時間

≥50000H

效率

>90%（滿載運行）
