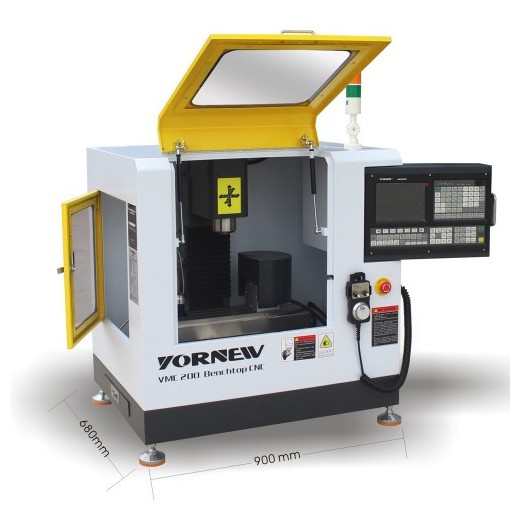

桌面五軸教學機床

桌面五軸教學機床教學適用性優勢

安全性設計：全封閉防護罩、安全門開關、電路漏電保護等，防止操作事故。

低成本與便捷性：?jiǎn)闻_(tái)耗電≤1KVA，材料消耗為生產型機床的1/10，適合高頻次教學使用。

教學功能擴展：兼容主流CAM**（如MasterCAM、UG），支持脫機編程和實時加工觀察。

空間適應性：外形尺寸普遍小于1.5m3，可靈活布置于教室或?qū)嶒?yàn)室

技術參數

定位精度：0.02mm

線性軸重復定位精度：0.01mm

旋轉軸定位精度：16"

旋轉軸重復定位精度：12"

X/Y/Z行程：235/130/230mm

B軸行程：+30～-120°

C軸行程：+/- N×360°

zui大加工范圍：Φ110×180mm

主軸錐柄：MT3

主軸zui大功率：1000W

主軸zui高轉速：3500rpm

zui大夾持刀具直徑：Φ16mm

工作臺尺寸: ?100/460×130mm

工作臺承重：15kg

T型槽：12 mm/3

X/Y/Z軸移動速度：2000mm/min

回轉軸移動速度移動速度：B/C軸：≥20r/min

數控系統： M5工業級五軸聯動控制系統

★RTCP功能：支持RTCP刀尖跟隨功能

電子手脈：5軸三檔電子手脈

使用電壓：AC220V/50H

外形尺寸：930×650×920mm

凈重/毛重：180kg/220kg
隨機配件：鉆夾頭、鉆夾頭鑰匙、鉆夾頭鎖緊螺桿、ER25彈性銑刀柄、彈性?shī)A頭套件、T型螺母、內六角扳手、雙頭扳手、月牙扳手、單頭扳手、套筒扳手、平口鉗、五軸自定心虎鉗、毛刷、墊片、螺栓、U盤、硬件說明書、數控系統說明書
