標準軌距數顯軌距尺0級、1級、2級_1435標準軌距數顯軌距尺

0級、1級、2級1435標準軌距數顯軌距尺

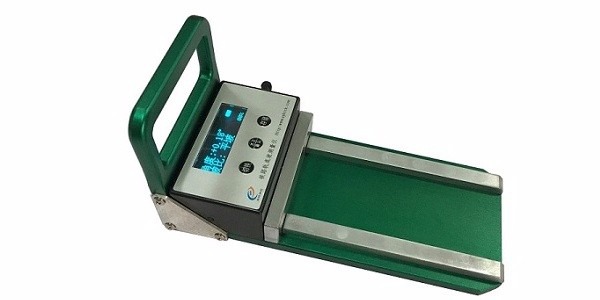

數顯軌距尺采用微電子、嵌入式、傳感器等技術，精度高、自帶溫度補償優化（能對環境溫度影響進行自動修正）、溫漂小、穩定性好、使用方便，功能多樣，各種自然環境下均可使用。用于標準軌距1435mm鐵路線路鋪軌和檢修！

產品選型及精度等級

產品型號

精度等級

適用線路

GJC-HTS0W

0級

用于測量允許速度不大于350km/h的鐵路線路

GJC-HTS1W

1級

用于測量允許速度不大于250km/h的鐵路線路

GJC-HTS2W

2級

用于測量允許速度不大于160km/h的鐵路線路

【功能特點】

檢測標準軌距軌道的軌距、超高、查照間隔和護背距離；

產品具有數據存儲功能，可上傳電腦以曲線形式進行故障判斷；

顯示方式采用OLED屏幕大字體顯示，數據清晰直觀；

測量面采用大型精密平磨，一次精磨完成，保證兩端測量面的水平精度；

自帶溫度補償優化功能，對環境溫度影響進行自動修正，減少檢測誤差；

人性化設計，按鍵少，操作快捷，提升作業效率。

【技術參數】

1.軌距測量范圍及誤差單位(mm)

項目名稱

測量范圍

示值最大允許誤差

軌距

1410～1470

±0.25

超高

-185～+185

———

查照間隔

1381～1401

±0.30

護背距離

1338～1358

2.搭軌面平行度及超高誤差單位(mm)

準確度等級

搭軌面平行度

超高零位最大允許誤差

超高示值最大允許誤差

超高掉頭誤差

超高示值重復性

≤0.10

±0.15

≤0.30

≤0.15

±0.20

±0.45

≤0.40

≤0.20

±0.60

±1.20

≤1.2

【注意事項】

1、數顯軌距尺屬高精密電子測量工具，使用中應輕拿輕放，避免碰撞，非專業人員嚴禁拆卸；

2、產品使用完后，請關閉電源，不使用時，應清潔干凈放在安全的地方；

3、軌距尺應堅持周期檢定。

【依據標準】

《標準軌距鐵路軌距尺》TB/B 1924－2008
