西安凱銳測測控24通道通信板卡_5V±0.1V

24通道串口通信模塊

l24路接收通道和24路發送通道

l可編程設定RS232/422/485接口方式

l支持硬件觸發(CHR34105)和軟件觸發

l4個48位的定時器，分辨率1μs

l接收數據可軟件設置添加時間標簽

l在存儲區固化模塊信息、版本信息

產品介紹

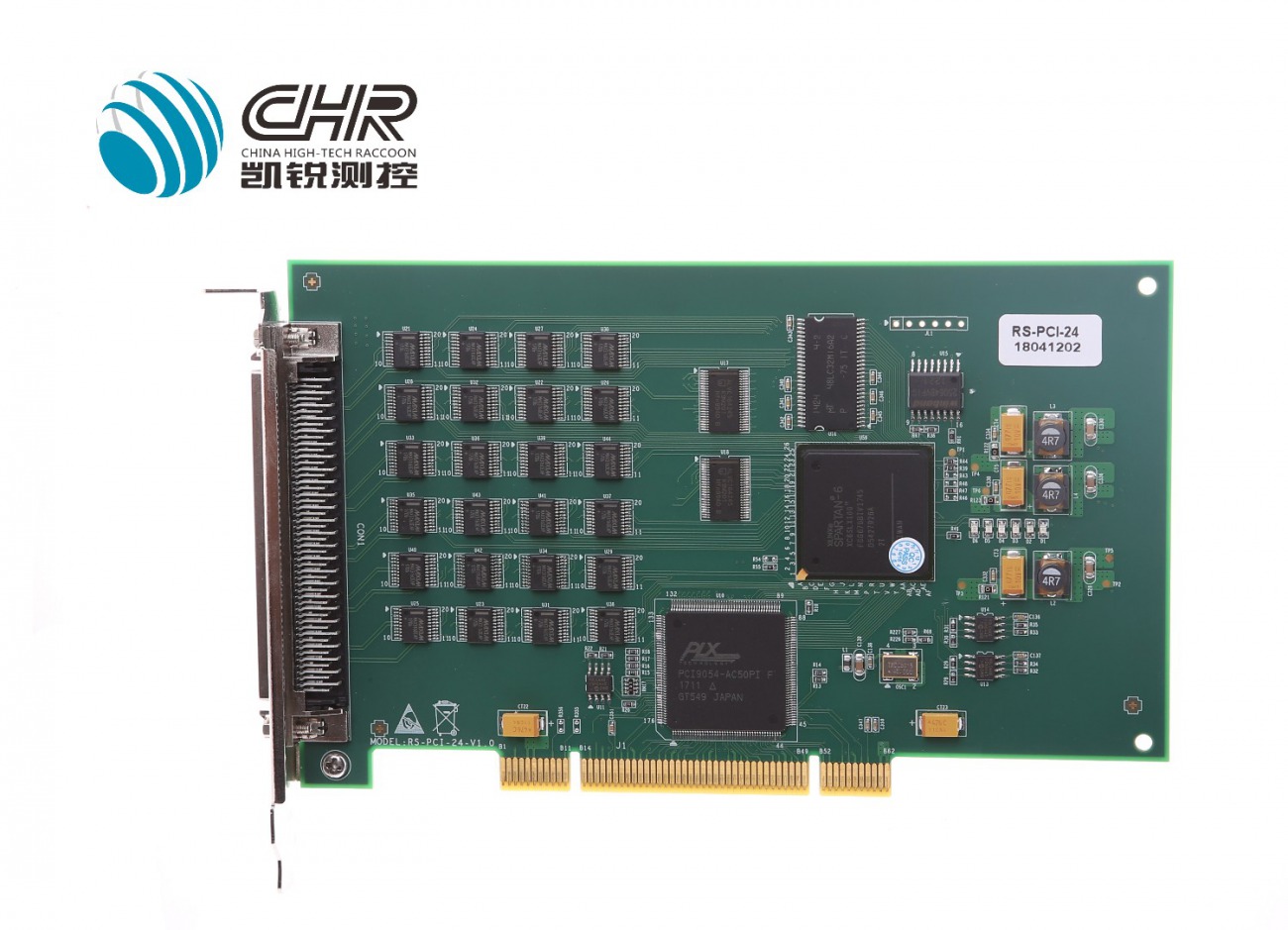

CHR34105/34205/34305是一款分別基于PXI/CPCI/PCI總線的24通道串口通信模塊。模塊可編程設定RS232/422/485接口方式；模塊定時發送支持硬件觸發(CHR34105)和軟件觸發兩種觸發模式，硬件觸發包含PXI背板觸發線觸發和外部TTL電平觸發兩種模式；每通道發送FIFO容量（8K-1）Byte，接收FIFO容量4MByte；可編程中斷源，接收支持超時中斷，超時時間軟件可設，分辨率為1us；支持24路虛擬串口功能。該模塊提供4個48位的定時器，分辨率為1μs，可通過接收系統的定時校時操作與系統時間保持一致。該模塊還可提供Windows、Linux、LabVIEW/RT、RTX、QNX模塊驅動及API，定制ICD軟件。

性能參數

工作電源………………………………………5V±0.1V

通道數…………………………………………24路

接口方式………………………………………可編程設定RS232/422/485

發送FIFO……………………………………（8K-1）Byte

接收FIFO……………………………………4MByte

一般規格

外部尺寸（L×W×H）………………………標準PXI/CPCI3U卡160mm×100mm×4HP，公差小于0.2mm，帶3U助拔器

標準PCI卡175mm×106mm，公差小于0.2mm

連接器………………………………………SCSI100孔式連接器

工作環境

溫度范圍………………………………………-40℃～+85℃

相對濕度………………………………………5～95%，無凝結

典型應用

擴充串口數量

信號數據采集

工業控制
