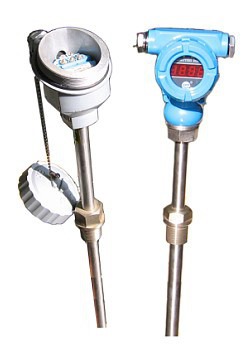

一體化溫度變送器_BT4_IP65_安徽

●概述
QX-SBW系列一體化溫度變送器是溫度傳感器與變送器的完美結合，以十分簡捷的方式把-200~+1600 ℃范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS等，實現對溫度的精確測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新換代產品，是集散系統、數字總線系統的必備產品。　　　　　

●特點
超小型（模塊φ44×18 ）一體化，通用性強
二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
機械保護 IP65 。
采用熱電偶溫變，可免用補償導線，降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝
防爆等級： dIIBT4 、 dIIBT5 。
防護等級： IP54

●技術指標

類 別QX -SBW 模塊式溫變QX -SBW 一體化溫變準 確 度0.2%F.S 0.5%F.S輸 入熱電偶： B 、 S 、 T、 K 、 J
熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50輸 出二線制 4-20mA DC使用溫度-25-85 ℃ （一體化LCD 表頭時 0-60 ℃ ）溫度影響≤0.05%/ ℃濕 度5-95%RH現場顯示無3　1/2LED 3 1/2LCD0-100% 等分刻度顯示精度無數字式： 0.5 級 指針式： 2.0 級負載能力< 600 Ω （額定負載 250 Ω）外形尺寸44×1870 ×100（中繼器）

●選型方法

型號

類別

感溫元件
材料

現場顯示

安裝固定
方式

接線
盒形式

保護
管直徑

隔爆標志

內芯結構

保護管特征

說 明

QX -SBW

溫度變送器

R

熱電偶

Z

熱電阻

M

鎳鉻硅-鎳鉻{ N }

N

鎳鉻-鎳硅 { K }

E

鎳鉻-銅鎳 { E }

F

鐵-銅鎳{ J }

C

銅-銅鎳{ T }

P

鉑 {Pt100}

銅 {Cu50}

Y

現場液晶顯示

1

無固定裝置

2

固定螺紋

3

活動法蘭

4

固定法蘭

5

活絡管接頭式

6

固定螺紋錐形式

7

直形管接頭式

8

固定螺紋管接頭式

9

動螺紋管接頭式

2

防噴式

防水式

防爆式

0

Ф16

1

Ф12

Ф16高鋁質管

Ф20高鋁質管

B

隔爆

無

普通元件

K

鎧裝元件

F

防腐型

耐磨型

R

Y

0

B

典型型號選型
