變壓器強油水冷卻器_越吉_BLS_河北省石家莊市

◆產品概述

BLS型變壓器強油水冷卻器是一種應用相當廣泛的熱交換設備，它具有傳熱效高、阻力損失小、操作穩定可靠、結構緊湊、價格便宜等一系列優點。此產品我國自60年代后期開始研究制造并制訂了相應的技術標準，在制造和使用上已積累了大量經驗。目前已廣泛應用在石油化工制冷、有機化工食品、染料制堿制藥、機械、冶金等工業部門。用作變壓器冷卻器是國內首創已有近二十年歷史，效果甚佳。

螺旋板式強油水冷卻器是由一張厚度為2-4mm卷板卷制成兩個均勻的螺旋通道的螺旋體。在兩螺旋通道的首尾即螺旋體的上下方和外緣切向方向上各焊上接管及法蘭，兩通道內分別有一種有載液體（油和水）呈全逆流狀態進行熱量交換。其冷卻面積為鋼板的展開長乘以鋼板寬。為了增強鋼板的剛度、提高螺旋體的臨界壓力，在鋼板的同一相面上焊有一定密度的定距柱，這樣亦可增加流體的攏動性、增大雷諾數、提高傳熱效率。

由于螺旋通道曲率均勻通道中流體無大的換向，因而阻力較小且無死角。為了提高換熱效果通常流體在通道中流速轉大，可防止通道污垢堵塞，且通道本身有自潔作用，另外兩螺旋通道中還留有排氣（液）孔便于操作又可作取樣化驗之用。

◆產品特點

1、傳熱效率高

總傳熱系數可達3300Kcal／m2·h℃，傳熱效果優于YF（風冷），螺旋板式冷卻器換熱系數是傳統列管的1-3倍，從而節約了能源，且有良好的經濟性。

2、熱損失少

本型號強油冷卻器結構緊湊，占地面積，外露表面積均小。若常溫流體從外邊緣通道流至油冷卻器中心，則無需保溫。

3、結構可靠

油、水兩通道為整板卷制，焊接密封無易損件，保證了油水熱交換時不會混合，從而使變壓器能安全運行。

4、自清洗功能

此結構的油冷卻器可在確保通道壓力降不大的情況下，適當增大液體流速，可以提高傳熱效果。由于液體在通道內呈螺旋形流動流通區域無死角，全程單通道流動具有自動清洗功能，污垢不易沉積，從而減少了停車檢修，節約了維修費用。　　

◆技術參數

1、公稱壓力規定為0.6Mpa（注：指單通道承受的極限工作壓力，本廠試驗壓力為設計壓力的1.25倍）。

2、允許的工作溫度：碳鋼換熱器允許溫度范圍為1℃～＋200℃，不銹鋼換熱器允許溫度范圍，是1℃～＋300℃。碳鋼換熱器允許溫度升溫降壓范圍應按有關操作規定。

3、選用設備時，應通過適當的工藝計算，選定流體的合適工作狀態，使油冷卻器通道內的流體達到湍流狀態（一般液體流速≥1m／s、氣體流速≤10m／s）。

4、用戶可根據不同工況選用不同材質。

5、單臺冷卻器使用時，一般使用雙油泵，一臺使用另一臺備用，如單臺設備不能滿足使用要求時，可以采用多臺聯合使用，但組合必須符合下列規定：

　　①并聯組合：只限于同一規格的換熱器；

　　②串聯組合：換熱器的板寬和通道間距都應相同。

　　③混合組合：一個通道并聯，另一通道串聯，只限于同一規格的換熱器。

6、安裝形式：臥式和立式。為使停車后準物料徹底排干凈，通常使用立式。

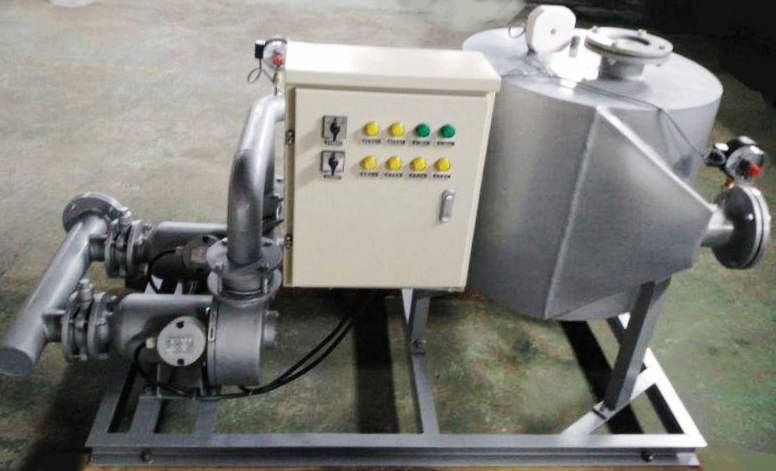

◆產品基本構成

◆選型參數

變壓器容量KVA

選用油冷卻器型號

油冷卻器參數

（供參考）

換熱面積(m2)

油流量(m3/h)

3000

BLS6-145

15

39

4000

BLS6-160

20

6000

BLS6-200

30

8000

BLS6-315

40

12500

BLS6-500

60

15000

BLS6-630

70

注：由于技術進步帶來產品更新換代，本參數表中所列數據可能與新產品參數有差異，如有差異以新產品實物為準。

◆設備基本參數

BLS6

換熱面積

(m2)

額定冷卻功率(KW)

H

L

L1

L2

裝油量

（Kg）

BLS6-100

10

100

600

1150

730

950

14.5

145

35

16

160

1100

200

1300

45

BLS6-250

25

250

1400

55

31.5

315

750

1200

800

BLS6-400

400

80

50

500

1450

63

630

1000

1350

130

BLS6-800

1500

◆已知同類產品運行業績

浙江橫山鐵合金廠、青海西寧鋼廠、浙江開化硅鐵廠、甘肅蘭洲鋼廠、太原鋼鐵公司、浙江淳安鋼廠、甘肅劉家峽硅鐵廠、江蘇無錫第二鋼鐵廠、河南鞏縣鋼廠、河南偃師電廠、廣西靈川冶煉廠、湖北鶴峰縣新春工業硅廠、四川錦竹東方汽輪機鑄造分廠、廣西中山縣金屬硅廠、無錫胡埭鋼廠、四川汶川縣都江堰叁力鐵合金廠、四川內江變壓器廠、云南硯山縣阿舍宏光鐵合金廠、浙江元立集團、湖北大冶市新冶特鋼有限公司、云南文山麻栗坡大坪鐵合金廠、山東鄒平華峰不銹鋼有限公司、杭州蕭山江盛鑄鍛有限公司、浙江元力集團河南鶴壁鑫熔鑄業有限公司、廣東五華聯創變壓器有限公司、吉林新冶設備有限公司、河南新密電力設備修造廠等單位的電爐變壓器都陸續采用了該產品——螺旋板式強油水冷卻器。
