kyn28高壓開關柜 高壓開關柜中億電氣開關設備柜體由柜架和可抽出式手車二部分組成，各種手車均采用蝸桿搖動推進和退出，其操作輕便、靈活。整個手車體積小，檢查和維修方便。手車在柜體內試驗位置和工作位置都有到位裝置，以保證機械聯鎖可靠。而對于kyn28高壓開關柜高壓開關柜中億電氣開關設備的使用環境是有要求的，下面我們就看kyn28高壓開關柜的使用環境條件以及結構特點是怎樣的？

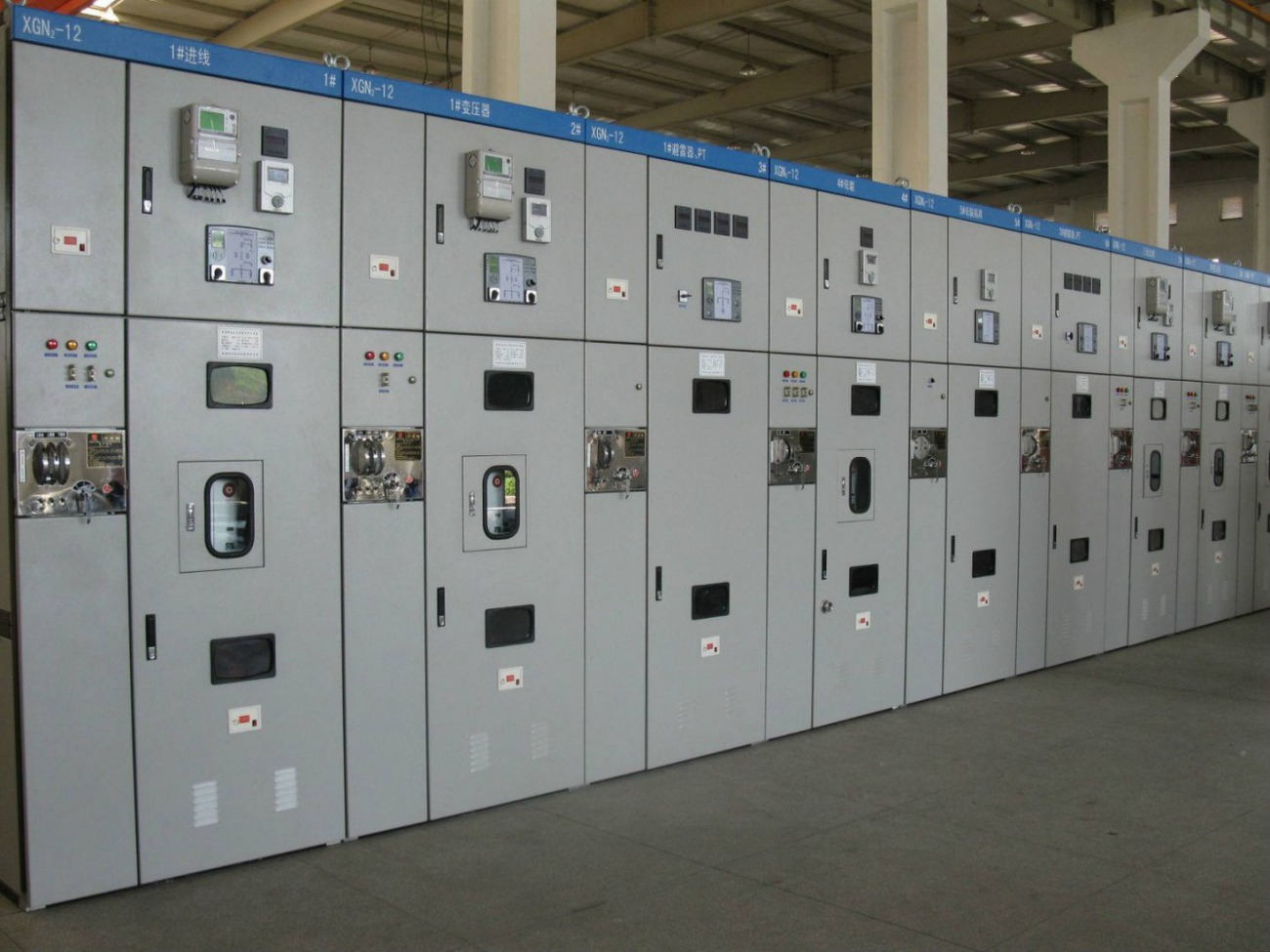

kyn28高壓開關柜 高壓開關柜 中億電氣開關設備

一、使用環境條件

1、海拔高度

產品使用在10kv時，海拔高度不超過1000m；

產品使用在6ky時，海拔高度可用到3000m；

2、周圍空氣溫度

上限+40℃，下限一15℃。

3、空氣相對濕度

日平均值不大于95％，月平均值不大于90％。

4、飽和蒸汽壓

平均值不大于2．2×10-3mpa，月平均值不大于1．8×410-3mpa。

5、周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污染

6、無經常性劇烈振動。地震烈度不超過8度

kyn28高壓開關柜 高壓開關柜 中億電氣開關設備

二、結構特點

1、柜體

柜體為全組裝結構，各組件經數控機床加上、折彎而后栓接而成，排除了焊接和人為因素造成的偏差，其裝配后的尺寸是由機床加上精度保證的。開關柜由按地的金屬隔板分隔成儀表室、手車室、母線室、電纜室四個小室。

a、儀表室：

儀表室用于安裝各類繼電器、儀表、信號指示、操作開關等元器件。其上部裝有小母線室，可敷設十五回路控制小母線。

b、手車室：

手車室內安裝了特定的軌道和導向裝置，供斷路器手車在內滑行與工作。在靜觸頭的前端裝有活門機構，從而保障了操作人員及維修人員的安全。

c、母線室：

母線室用于主母線的安裝，其貫通用穿墻套管來完成，可防上事故的擴大。母線室設計有充裕的空間，可實現上聯絡和架空出線功能。

d、電纜室：

電纜室可安裝電流耳感器、具有關合80ka短路電流能力的接地開關、以及避雷器和電纜，電纜的安裝高層距離地面大于700mm。

2、車體

斷路器選配zn28—10系列真空斷路器(其配套的操作機構為cdl7、ctl9系列操動機構)系列真空斷路器，也可配zn65及3ah手車骨架由激光切割機加上后曲彎而成，具有較高的強度和通用性，手車在柜內的移動、側壁導向裝置都采用滾動軸承，可保證手車入柜后的精確配合。手車的運輸、進、出柜通過輔助手車來完成，或直接采用中置落地式斷路器手車，輔助手車具有兩種鎖定功能：

a、手車進出柜時，輔助手車與柜的鎖定。

b、運輸時，輔助手車對斷路器手車的鎖定。由于合理的設計，手車的運輸、進出柜是非常輕松的。

3、推進、聯鎖機構的保證

此機構融推進、聯鎖于一體，互鎖可靠，操作極為簡單。其推進選用絲杠推進，由于軌道，導向裝置的合理設計，手車入柜后的操作非常輕松省力。聯鎖裝置除包含gb3906-1991規定的“五防”閉鎖功能外，還與柜門設有聯鎖功能，即關閉柜門后才能解鎖并操作該機構，手車被移至工作位置時柜門不能被打開，這樣的強制關門操作方式充分保證了操作人員的安全。

4、高絕緣水平

柜內相對地、相間空氣隙大于125mm，復合絕緣距離大于30mm、柜內套筒、支持絕緣件選用阻燃材料dmc、smc，其爬電比按大于2．0cm／kv設計。
