落球沖擊試驗機

儀器概述
本機主要用于對人造板及飾面人造板進行落球沖擊性能的測試，適用于人造板生產企業及質檢部門
儀器特點
該機采用手動提升落球，在立柱上標有提升高度刻度線，具有防止二次沖擊結構，操作簡單，夾持試樣快捷。

符合標準

GB/T17657-2013《人造及飾面人造板理化性能試驗方法》
技術參數
1、最大沖擊能量：15J；
2、最大沖擊高度：1500mm；
3、落球質量：320±2g

4、落球點中心誤差：≤2mm；
5、試件尺寸(mm)：230×230；
6、外型尺寸(mm)：450×450×2100。
7、試樣規格要求：長L=(230±5)mm。或長L=(300±5)mm；寬b=（180±5）mm（寬不足180mm取板寬）

工作原理

以規定高度和規定質量的落球沖擊試樣，對試驗結果的評價采用通過法。

工作條件

①環境溫度：10℃～35℃；

②環境的相對濕度不大于80%；

③電源電壓的波動范圍不超過額定電壓的±10%；

④在穩固的基礎上正確的安裝并調節主機底座使力柱或落管的鉛球度不大于1‰；

⑤工作時無強電磁場干擾，無大的風阻；

⑥環境中無腐蝕性介質，并注意做到電控箱通風良好。

電氣要求

電源電壓：220VAC-15%~220VAC+10%，50Hz，單相三線制。

重量

主機凈重約：55kg

儀器安裝

儀器開箱檢驗

儀器在搬運過程中要避免劇烈的振動和機械損傷。

若由于包裝箱體破損使儀器受到損壞，請及時與相關運輸部門聯系并通知我公司，請操作者不要自行處置。按照裝箱單，對隨機附件逐一核對，若隨機附件與裝箱單中不符，請及時與我公司聯系。

安裝

儀器應安放在干燥、通風、無明顯振動的地面上。由4個膨脹螺絲（M12×150）安裝地腳、底座底面兩側各用2個斜墊塊進行調整。至水準泡處于中間位置，置底板水平。

儀器組成單元

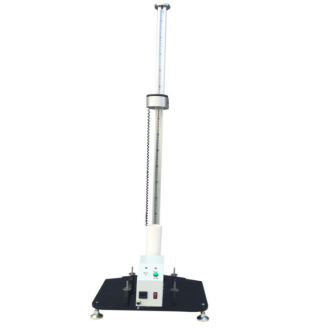

落球沖擊試驗機主要由主機和捕捉裝置組成，儀器簡圖見附錄。

主機：由底座、試樣支撐裝置、定位裝置組成。

底座：固定試驗機。

試樣支撐裝置：由鉗口和左、右靠尺組成，放置試樣。

定位裝置：定位裝置上放有標尺，確定球體下落的高度。

捕捉裝置：由控制盒、防二次沖擊結構、捕捉室圓管、吸球室組成。

控制盒是本儀器的電氣控制部分。

防二次沖擊結構：防止球體落下后的二次沖擊。

捕捉室圓管：防護裝置。

吸球室：球體下落的起始位置。

試驗準備

試樣制備：

試驗步驟

根據試樣的特征和尺寸確定落球高度，落球高度確定后，松開上滑套固定手輪（見簡圖），調整上滑套的高度，使上滑套上邊緣對準標尺尺寸（見簡圖）（標準落球高度+試樣高度），然后擰緊上滑套固定手輪（見簡圖）。

捕捉裝置的調整：調整防二次沖擊裝置，使其底面與試樣的上端面間的距離在40mm。其調整方法是：松開捕捉機構固定手輪（見簡圖），確定好尺寸后，再擰緊捕捉機構固定手輪（見簡圖）。

球體的安置：首先將釋放手柄（見簡圖）搬到ON位置，將球體平面一端向上推入吸球室內，

試樣的安放：將試樣放置在支承鉗口（見簡圖）上，調整固定壓塊靠尺壓緊試樣。

試驗過程：上述工作完成后即可進行落球沖擊試驗。首先從低溫冷凍箱中取出試樣放到沖擊機鉗口上，搬動釋放手柄（見簡圖）置釋放位置，球體自由落下，沖擊試樣。試樣受沖擊后球體反彈，進入捕捉室內，球體被卡板擋住，留在捕捉室內（若試樣受沖擊后斷裂，球體不反彈，捕捉球體的過程與上述過程有出入屬正常現象）。隨后撥下捕捉室圓管（見簡圖），取出球體后再將捕捉室圓管（見簡圖）插上，按動復位按鈕，使捕捉裝置復位，為下次試驗做好準備。

儀器保養

試驗結束后，球體不應放在吸球室（見簡圖）內，并將放球手柄（見簡圖）搬到OFF位置。用油布擦拭儀器金屬部位。

儀器長期不用時，應將立柱涂上油脂，以免生銹，同時松開上滑套手輪（見簡圖）并降到最低點后擰緊手輪。
