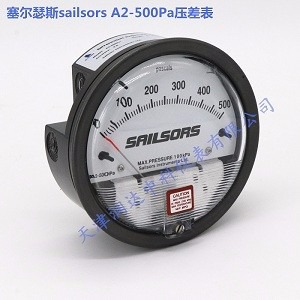

加拿大塞爾瑟斯sailsorsA2差壓表

指針壓差計操作手冊

A2量程范圍從0-60Pa到0-10KPa，可用于正壓、負壓、差壓測量，適用于非易燃性氣體，±2%的滿量程精度。

主要特點：

l清晰易讀的4"大表盤

l±2%FS 精度

l磁螺旋技術

應用：

l潔凈室

l風扇、鼓風機壓力

l過濾器阻力

l風速、爐壓

A2指針壓差表是利用簡單、無摩擦的磁體螺旋運動，以橡膠膜片作為敏感元件而進行測量，它能利用指針迅速指示出被測氣體的壓力，無論是正壓、負壓或差壓。此設計具有防震、搖動和過壓的功能。而且表內無需充注液體，也就沒有氣化、凍結、異味的問題出現。

外觀尺寸：

機械表性能指標：

適用介質：空氣及與之兼容的非易燃性氣體

外殼材質：壓模鑄鋁或含尼龍的ABS塑料。

精度：標準為±2%FS（60Pa和125Pa為±4% FS），見選型表。

穩定性：±1%滿量程/年

壓力極限：100KPa

溫度范圍：-7 ~ 60℃

過程連接：高壓和低壓孔均為1/8″錐管螺紋，兩組（側面和背面各一組）

過壓：約172KPa時橡膠過壓塞被沖開。

尺寸：4"大表盤

重量：460g(鋁),275g(ABS)

標準附件：2個1/8″NPT堵頭，2個1/8″螺紋橡膠管接頭，和3個帶螺釘?shù)那度胧桨惭b螺釘卡。

儀表選型：

儀表安裝：

安裝環境：確保滿足測量范圍，滿足溫度范圍，避免強烈震動。

安裝方向：出廠校準和使用都必須在膜片垂直地面的條件下進行。

壓力連接：

正壓測量：將壓力管連接到表后面任意一個標有“highpressure”，即“高壓” 的孔，并堵塞另外一個高壓孔。 把標有 “l(fā)ow pressure”，即“低壓”的兩個孔暴露在大氣中。

負壓測量:：把壓力管連接到表背面任意一個標有 “l(fā)ow pressure”，即“低壓”孔，并堵塞另外一個低壓孔。把標有 “highpressure”，即“高壓”的兩個孔暴露在大氣中。

差壓測量：把高壓管連接到任意一個標有“highpressure”,即“高壓”孔上，并堵塞另外一個高壓孔。把低壓管連接到任意一個標有“l(fā)owpressure”,即“低壓”孔上，并堵塞另外一個低壓孔

安裝方式：
