無線測溫/智能操控裝置/使用說明_星森_XS600

一、產品概述

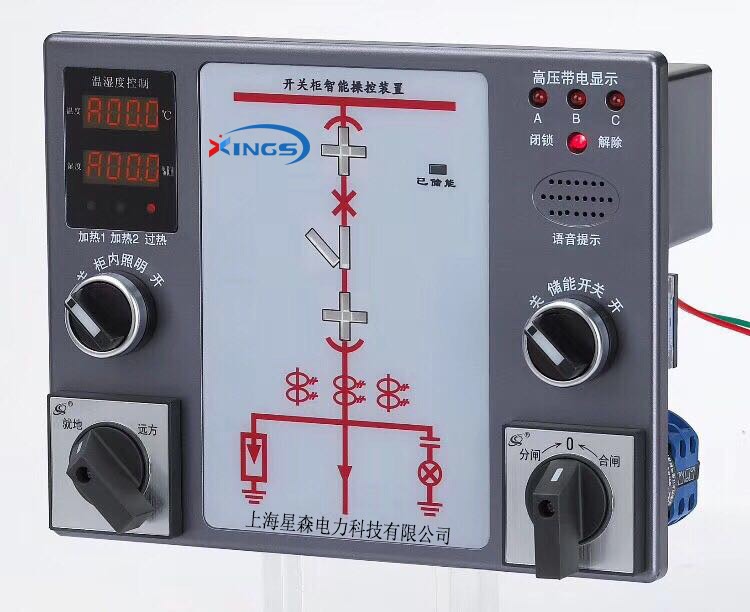

XS600-W3系列產品是全新概念的開關柜智能操控裝置，其功能強大，用于3-35K戶內開關柜，取代現有的一次回路模擬、帶電顯示器、自動加熱除濕控制器、斷路器分閘按鈕、斷路器分合閘狀態指示、接地開關指示、增加了智能語音防誤，帶電顯示、動靜觸頭和電纜搭接頭無線測溫功能等功能及Rs485通信接口，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。

本產品采用單片機控制。增加了智能化功能，除可顯示開關分合狀態外，還可判斷指出開關手車是處于試驗位置與工作位置之間，還是處于柜體之外，增加了語音防誤提示功能和超溫報警等功能。采用獨特的抗干擾技術，抗干擾能力強。采用工業級電于元件，可靠性高。根據用戶不同要求，量身定做，設計不同的功能組合。同時本儀器外觀精致，美觀、簡化、美化了開關柜面板。

其次，具備溫濕度顯示，RS485通訊接口使其具備了與變電站其他設備，組成實顯的微機防誤監控系統，結合新斷路器發展趨勢開發新一代的智能操作裝置等多項擴展功能。

二、技術指標

1、裝置供電：交直流50HZ，85-265V通用，負載供電：AC220v土10%50HZ

2、裝置功耗，≤15W

3、抗電強度：外殼與端子間≥AC2000V

4、絕緣性能：外殼與端子間≥100MΩ

5、通訊：RS485接口波特率4800

6、溫濕度測量范圍：溫度0℃一99℃，濕度0%RH-95%RH

7、溫濕度精度：溫度±2℃ 濕度土5%RH

8、工作環境：正常工作溫度-20℃-70℃，相對濕度≤95%

9、抗電磁干擾性能：符合IEC60255-22的標準規定

10、觸頭/電纜搭接頭測溫范圍：0-125℃每30S發射一次信號
