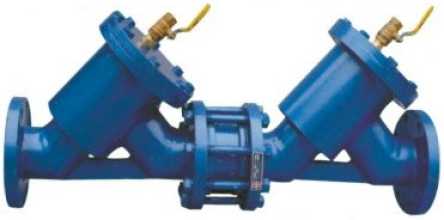

HS41X防污隔斷閥

產品概述
HS41X防污隔斷閥,是一種安裝在各類管路系統中用于嚴格阻止介質倒流,保護其后的介質或設備不受污染的
止逆類閥門.由兩個串聯的止回閥和過渡部分組成,密封嚴密,確保介質無一點回流,安全可靠,使用壽命長.

主要部件材料
序號
零部件名稱    材質
1
閥體     鑄鐵、球墨鑄鐵、鑄鋼
2
閥蓋     鑄鐵、球墨鑄鐵、鑄鋼
3
閥盤     球墨鑄鐵
4
彈簧     不銹鋼、鉻釩鋼
5
防污閥    黃銅
主要技術參數
公稱壓力:～

公稱通徑:50～600mm

適用介質:水

適用溫度:0～80℃

法蘭標準:GB/T GB/T 9113

試驗標準:GB/T 13927 API598

主要外形連接尺寸 單位:mm
DN         L        H
50        458      210
65        482      235
80        551      264
100       653      308
125       735      356
150       793      400
200       1008     503
250       1186     595
300       1340     705
350       1505     705
400       1670     905
450       1886     910
500       1986     921
600       2318     1210
