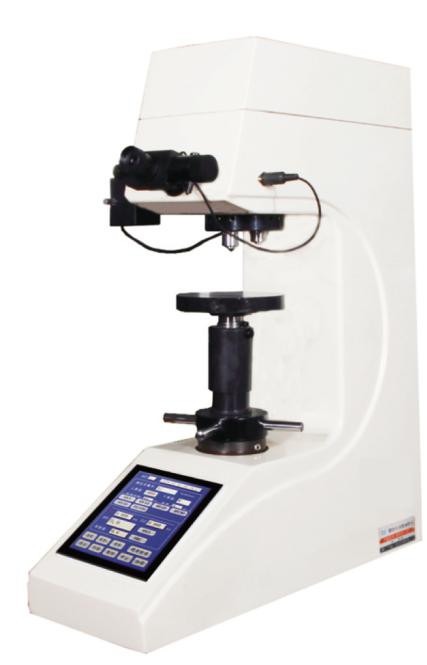

HVS-5ATM觸摸屏數顯維氏硬度計

一、概述：

HVS-5ATM觸摸屏數顯自動轉塔維氏硬度計，在機械、光學、光源上采用獨特精密設計，使壓痕成像更清晰，測量更精確。

采用彩色液晶觸摸顯示屏，高速32位微處理器控制系統，充分實現人機對話及自動化操作。

具有較高的測試精度，操作簡單、靈敏度高、使用方便，示值穩定等特點。

采用電子閉環控制施加試驗力；完全實現了試驗力的自動施加、保持、卸除過程，硬度值直接顯示等功能。

結構模塊化設計，開機即用，無需安裝砝碼。

二、硬度計優勢：

HVS-5ATM觸摸屏數顯自動轉塔維氏硬度計機身部分由澆鑄工藝一次成型，長期使用形變量極小，并可有效適應各種惡劣的環境；

采用汽車烤漆，漆質檔次高，抗劃傷能力強；

高級光學工程師設計的光學系統不僅圖像清晰，還可作為簡單的顯微鏡使用，亮度可調，視覺舒服，長時間操作不容易疲勞；

配置了自動轉塔，操作員可輕松自由切換高低倍物鏡對試樣進行觀察和測量，避免人為操作習慣對光學物鏡、壓頭和試驗力系統的損傷；

采用高分辨率的測量和觀察物鏡，結合內置了長度編碼器的高清數字測量目鏡，實現了壓痕對角線的一鍵測量，擺脫讀取過程中手動輸入的誤差和煩惱；

可選配CCD圖像處理系統以及視頻測量裝置；

精度符合GB/T4340.2 ISO6507-2和美國ASTM E384

三、HVS-5AT觸屏數顯維氏硬度計應用范圍

HVS-5ATM觸摸屏數顯自動轉塔維氏硬度計常用于黑色金屬、有色金屬、IC薄片，表面涂層、層壓金屬；玻璃、陶瓷、瑪瑙、寶石、薄塑料等；碳化層和淬火層的深度及梯度的硬度測試

四、技術參數：

1.測量范圍:5-5000HV

2.試驗力

2.942N（0.3kgf），4.903N（0.5kgf），9.807N（1.0kgf），19.61N（2.0kgf），29.42N（3.0kgf），49.03N（5.0kgf）

3.光學測量系統

物鏡： 10×，40×
總放大倍數：100×，400×
測量范圍：200μm
分度值：0.025μm

5.外觀尺寸及電源

外形尺寸：600*330*700mm；

試樣允許最大高度：200mm；

壓頭中心至機壁距離：130mm；

電源：AC220V/50Hz；

重量：70Kg
